サイクルレーン側溝

横断勾配1.5%の自転車レーン用側溝

特徴

SL-G

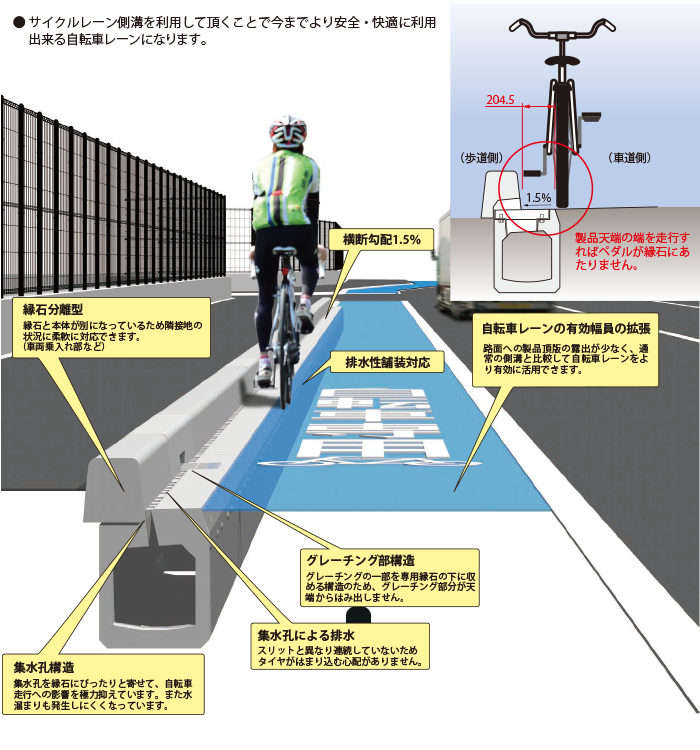

 1. 縁石と自転車のペダルが最接近する状態で、
 タイヤが製品頂版に乗らないように設計して
 あるため、通常の側溝と比較して自転車レーンを
 より有効に活用できます。
2. 集水孔を縁石の側面に設けているため、自転車の
 タイヤが集水孔にとられることもなく、縁石の際に
 水たまりが発生することも極力防止できます。
3. グレーチングの一部が縁石の下に収まるため
 集水能力は従来製品とかわりません。
 またグレーチング部分が天端のラインから
 はみ出すことがありません。
4. 縁石が本体と分離しており、車両乗入れ部などの
 隣接地の状況に柔軟に対応します。
5. 集水部分が孔となっており、スリットと異なり連続
 しないためタイヤがはまり込む心配がありません。

概要




SL-G
SL-G
SL-G
SL-G
SL-G
SL-G
