特徴
- 1. 製品間の接合に柔軟に対応するため、プレート継手を採用しています。
- 2. 前壁が垂直なので土地の有効利用が図れます。
- 3. 擁壁の天端にフェンスを取り付けることができます。
設置条件
■ 土質定数
| 項目 | 長期 | 短期 | |
|---|---|---|---|
| 常時 | フェンス荷重 | 地震時 | |
| 土の単位重量 | γｓ＝１８ｋＮ／ｍ³ | ||
| コンクリートの単位重量 | γｃ＝２４ｋＮ／ｍ³ | ||
| 表面載荷 | ｑ＝１０ｋＮ／ｍ² | ||
| フェンス荷重 | ｐＦ＝1ｋＮ／ｍ | － | |
| 土圧算定式 | クーロン式 | 物部・岡部式 | |
| 背面土の内部摩擦角 | Φ２５°～４５° | ||
| 支持地盤の摩擦係数 | μ＝ｔａｎθ（μ＞０．６の場合 μ＝０．６とする） | ||
| 地震時設計震度 水平震度 | － | ｋＨ＝０．２ | |
| 鉛直震度 | － | ｋＶ＝０ | |
荷重（外力）の組み合わせ・・・・下記３タイプの組み合わせについて検討します。
●岩盤に設置する場合を除き根入れ深さは、前壁高さの15/100(その値が35cmに満たないときは35cm)以上とすること。ただし、擁壁の設置される基礎地盤の内部摩擦角が30°未満であるときは、前壁高さの20/100(その値が45cmに満たないときは45cm)以上とする。(宅地造成等規制法施工令 第八条より)
●その他築造に関する諸条件は「築造仕様書」によること。

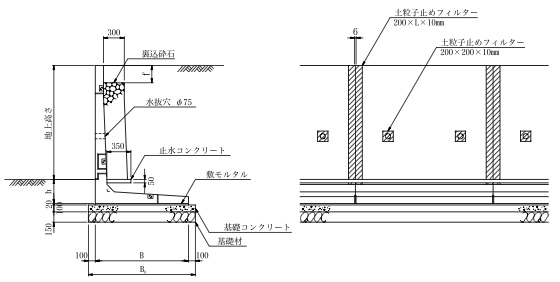

表面施工図
■ 標準施工歩掛表
●材料
標準施工歩掛（１０ｍ当たり）
| 壁面高：Ｈ | ７５０ | １０００ | １２５０ | １５００ | １７５０ | ２０００ | ２２５０ | ２５００ | ２７５０ | ３０００ |
|---|---|---|---|---|---|---|---|---|---|---|
| 栗石基礎（ｍ³） | ０．７５０ | ０．９５０ | １．６５０ | １．８７５ | ２．１００ | ３．１００ | ３．４００ | ３．７００ | ４．０００ | ５．３７５ |
| コンクリート（ｍ³） | ０．３７５ | ０．４７４ | ０．５５０ | ０．６２５ | ０．７００ | ０．７７５ | ０．８５０ | ０．９２５ | １．０００ | １．０７５ |
| 型枠（ｍ²） | １．００ | １．００ | １．００ | １．００ | １．００ | １．００ | １．００ | １．００ | １．００ | １．００ |
| 本体ケ | ５．０ | ５．０ | ５．０ | ５．０ | ５．０ | ５．０ | ５．０ | ５．０ | ５．０ | ５．０ |
| 敷きモルタル（ｍ³） | ０．１１０ | ０．１５０ | ０．１８０ | ０．２１０ | ０．２４０ | ０．２７０ | ０．３００ | ０．３３０ | ０．３６０ | ０．３９０ |
| 詰めモルタル（ｍ³） | ０．００６ | ０．００６ | ０．００６ | ０．００６ | ０．００６ | ０．００６ | ０．００６ | ０．００９ | ０．００９ | ０．００９ |
| フィルター（ｍ） | ４．３７５ | ５．６２５ | ６．６７５ | ７．７７５ | ８．９７５ | １０．１２５ | １１．３２５ | １２．３００ | １３．２５０ | １４．３００ |
| 裏込め砕石（ｍ³） | ０．７５ | １．５０ | ２．１０ | ２．８５ | ３．６０ | ４．２０ | ４．９５ | ５．５５ | ６．２７ | ６．９０ |
| 止水コンクリート（ｍ³） | ０．１７５ | ０．１７５ | ０．１７５ | ０．１７５ | ０．１７５ | ０．１７５ | ０．１７５ | ０．１７５ | ０．１７５ | ０．１７５ |
●手間
標準施工歩掛（１日当たり）
| 壁面高：Ｈ | ７５０ | １０００ | １２５０ | １５００ | １７５０ | ２０００ | ２２５０ | ２５００ | ２７５０ | ３０００ |
|---|---|---|---|---|---|---|---|---|---|---|
| 施工延長（ｍ） | ５０ | ５０ | ４８ | ４４ | ４２ | ４０ | ３８ | ３６ | ３４ | ３２ |
| 重機（台） | １．０ | |||||||||
| 世話役（人） | １．０ | |||||||||
| 特殊作業員（人） | １．０ | |||||||||
| 普通作業員（人） | ２．０ | |||||||||
