鉄筋構造大型積ブロック NSSブロック

特徴

  • 1.胴込め砕石で練り積みと同等の効果の大型ブロックです。胴込めコンクリート不要の為、経済性大です。
    (条件により必要の場合があります)
  • 2.新「道路土木-擁壁工指針」大型ブロック積擁壁の記述内容に最も適合した製品です。
    「鉄筋コンクリートを用いてブロックの間の結合を強固にしたもの」
  • 3.一個が3m3の大型ブロックの為、大幅な工期の、短縮が図れます。
  • 4.作業足場より20cm程度、吊り上げるだけで安全に作業できます。
  • 5.自立式ブロックのため、小運搬や施工が安全に行えます。
  • 6.胴込め材は砕石であるため、裏込め砕石が不要です。
  • 7.標準設計において高さ8mまでの施工が可能です。
  • 8.控長を変えることにより経済的な断面設計が可能です。

用途

  • ●道路工事、宅地造成等における切り土、盛り土等の土留め擁壁
  • ●河川や水路の護岸、擁壁工事
  • ●工場等の敷地の土留め擁壁。
  • ●法止めや鍬止め工事

標準断面図

標準断面図

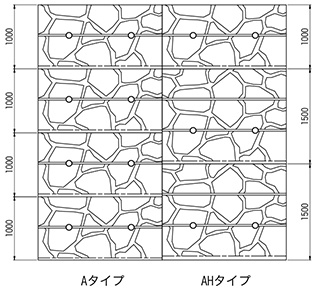

標準組積図

標準組積図
